Lensa cekung adalah lensa yang bagian tengah lebih tipis daripada bagian tepinya.
Macam lensa cekung, antara lain, lensa bikonkaf atau lensa cekung dua
(rangkap), lensa plan konkaf atau lensa cekung datar, dan lensa konveks konkaf
atau lensa cekung cembung.
Bila seberkas sinar jatuh pada lensa cekung maka sinar
itu akan dibiaskan menyebar atau divergen. Jadi, lensa cekung bersifat menyebar
sinar. Karena itu, lensa cekung disebut juga lensa divergen atau lensa negatif.
Arah penyebaran sinar seolah-olah berasal dari satu
titik tertentu.
Titik tempat asal sebaran sinar disebut titik
fokus (f) lensa. Untuk lensa cekung titik fokus tersebut dinamakan
titik fokus maya. Perhatikan gambar berikut !
I. Bagian Lensa Cekung
Lensa cekung digunakan pada alat optik seperti teropong panggung. Agar
dapat memahami cara kerja lensa cekung tersebut, kita harus mengetahui
bagian-bagiannya. Lensa cekung biasanya digambarkan sebagai berikut.
Pada pembahasan ini yang digunakan adalah penggambaran
(b). Bagian lensa cekung dapat digambarkan sebagai berikut.
Keterangan
O = pusat optik
F1 = F2 = titik fokus lensa
2F1 = 2F2 = pusat
kelengkungan lensa
f = jarak titik fokus
RI = ruang I = ruang antara O – F1 atau O – F2
RII = ruang II = ruang antara F1 – 2F1
atau F2 – 2F2
RIII = ruang III = ruang yang lebih besar dari 2F1
atau 2F2
SU = sumbu utama

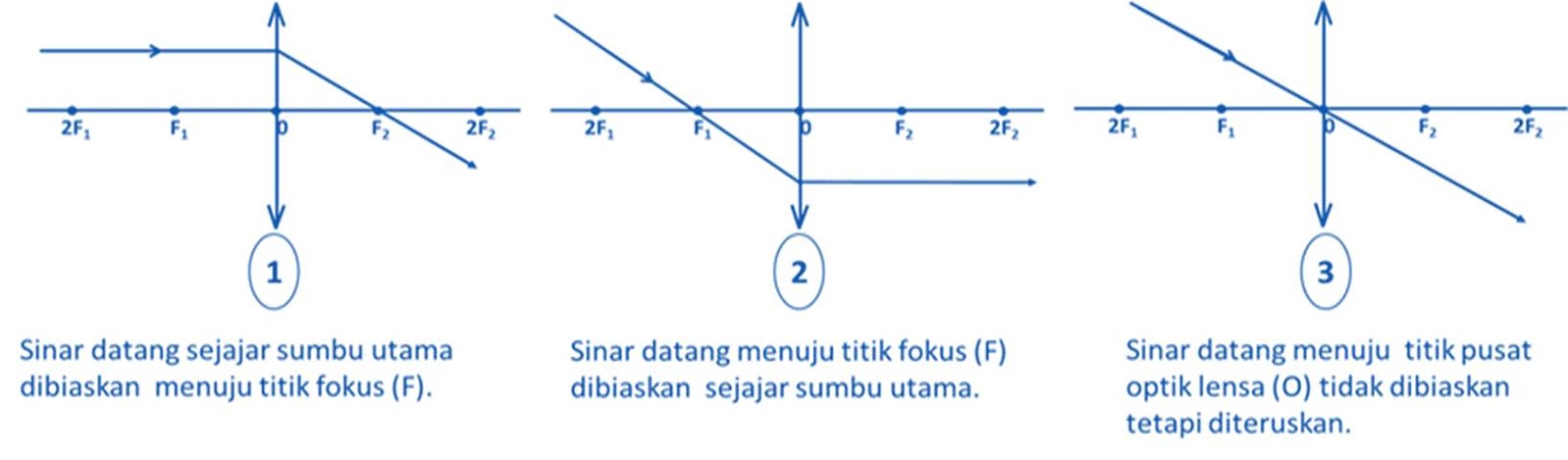

II. Sinar
Istimewa pada Lensa Cekung
Untuk dapat melukis bayangan pada lensa cekung,
terlebih dahulu harus dipahami sinar istimewa pada lensa cekung, yaitu sebagai
berikut:

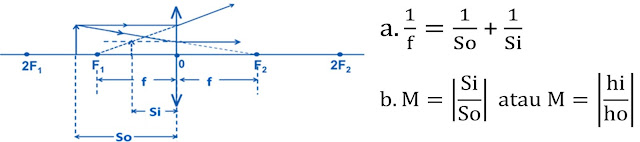

IV. Rumus pada
Lensa Cekung
Pada lensa cekung berlaku persamaan
sebagai berikut:
Keterangan
f = jarak titik fokus
So = jarak benda
Si = jarak bayangan
ho = tinggi benda
hi = tinggi bayangan
M = perbesaran bayangan
I I = harga mutlak
Catatan
1. f berharga negatif (–).
2. Si selalu negatif (bayangan selalu bersifat maya).
3. Si selalu lebih kecil daripada So (bayangan selalu diperkecil).
4. hi selalu lebih kecil daripada ho (bayangan selalu diperkecil).
Contoh soal
:
Sebuah benda diletakkan 60 cm di depan lensa cekung yang
jarak titik fokusnya 40 cm.
Tentukan : a. jarak bayangan ! b. perbesaran bayangan!
Diketahui : So = 60 cm dan f = - 40 cm (lensa cekung)
Soal : a.
Si =
…? b. M = …?

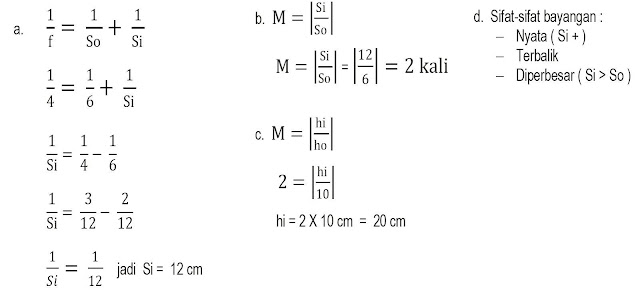

Jawab :
